¶ 前言
为了您能获得更好的使用体验，请您完整阅读此用户指南，不要遗漏任何部分
¶ 配件清单
配件可能会随产品批次调整，仅供参考。
| 序号 | 物品名称 | 6点位套装 | 8点位套装 | 说明 |
|---|---|---|---|---|
| 1 | 追踪器 | 6个 | 8个 | 用于捕捉您的动作 |
| 2 | 8点位充电座 |
1个 | 1个 | 为追踪器提供统一的充电（仅“含充电底座”套餐包含） |
| 3 | 30CM/32CM绑带 |
2条 | 4条 | 固定手臂、小腿 、脚部 等位置的追踪器 |
| 4 | 56CM绑带 |
2条 | 2条 | 固定大腿、头部 等位置的追踪器 |
| 5 | 86CM绑带 |
2条 | 2条 | 固定 胸部、腰部 等位置的追踪器 |
| 6 | GoPro式胸带 |
- | - | 固定胸带专用底座 |
| 7 | 胸带专用底座 | - | - | 固定 胸部 位置的追踪器 |
| 8 | 底座配件 | 7个 | 9个 | 追踪器的主要固定方式，同时为绑带提供快速拆卸支持 |
| 9 | 部位贴纸 | 1张 | 1张 | 用于记住您为追踪器分配的部位 |
| 10 | 说明书 | - | - | 平平无奇的说明书，但是经常没有人阅读 |
| 11 | 包装箱 | 1个 | 1个 | 收纳您的追踪器和相关配件 |
¶ 安全须知
- 本产品包含锂电池，使用时应当遵循锂电池使用规范。
- 应当避免在高温情况下充电（如太阳直射、炎热环境等）。
- 使用温度为：
0~30 摄氏度，充电环境温度请不要超过30 摄氏度。 - 请避免穿刺和跌落情况，如果发现电池有任何变形、鼓胀、破损等异常情况，请立即停止使用。
¶ 功能介绍
您可以点击此处了解 经典系列 产品，有关“设备校准”等功能。
BMI160 / BIM 270等BMI系列型号的设备，请避免将追踪器反面朝上开机（外壳有Styria字样 或 装有亚克力板的为正面）如果不慎进行了误操作，立刻关闭追踪器即可，否则设备可能会进入校准状态，错误的校准可能会导致追踪效果下降或追踪表现异常，届时可能需要重新校准。
¶ 按钮说明
¶ 按钮类型
- 关闭时长按按钮：打开追踪器，指示灯快速闪烁，随后启动。
- 开启时长按按钮：关闭追踪器。
¶ 开关类型
- 向左拨动开关：打开追踪器
- 向右拨动开关：关闭追踪器
¶ 指示灯
指示灯的状态可能会随固件版本而发生变化，此处仅供参考
追踪器启动时会短暂闪烁一次，然后每隔几秒钟闪烁一次以指示其状态：
| 等待秒数 | 闪烁次数 | 设备状态 |
|---|---|---|
| 1 | 1 | 已连接 WIFI 且 未连接到 SlimeVR 服务器 |
| 3 | 3 | 正在连接 / 连接不到 WIFI |
| 10 | 1 | 正常使用 / 已连接到 SlimeVR 服务器 |
如果追踪器无法启动，请尝试在使用正确的充电方式的情况下为其充电至少一个小时，有关充电要求请阅读：“设备充电”
请注意，通常在配网和调试以外的情况下，在追踪器充电指示灯（红色）亮起时，应当保持其为关闭状态。
¶ 设备充电
市面上有大量的虚标充电器，使用此类充电器时，设备可能无法正常充电。
请不要在充电时使用本产品，充电时请关闭设备电源。
底部带黑色散热片的为
2代充电座，常见于：BNO085-ESP、LSM6DSV-ESP、ICM45686-ESP
为了您的安全起见：使用
2代充电座时，禁止将充电座放在毛绒 / 织物 / 纸质 / 泡沫或易燃物品 / 保温性好 / 不散热的物品表面，否则可能会温度过高，您可能需要自行承担相关后果。
- 使用时请先给充电座通电，再插入追踪器，如遇到红灯闪烁，拔掉一个后再插上即可。
- 对于
2代充电座：请使用电压支持9V，最大电流大于2A或3A等输出模式的 3C认证 充电头，否则可能无法正常充电。 - 使用
2代充电座时，请使用Type-A To Type-C的供电线进行供电，充电座不支持Type-C To Type-C的供电线缆。 - 使用
2代充电座时，支持9V2A输出的充电头最多可为6点追踪器提供充电功能，支持9V3A（或以上）输出的充电头最多可为8点追踪器提供充电功能。 - 使用
2代充电座时，如确实没有可支持9V的快充充电头，则可使用5V的充电头；支持5V2A输出的充电头最多可为3点追踪器提供充电功能，支持5V3A输出的充电头最多可为4点追踪器提供充电功能，其他情况下充电功能将不可用。
底部不带黑色散热片的为
1代充电座，常见于：BMI160-ESP、BMI270-ESP、BNO085-ESP（较早批次）
- 使用
1代充电座时，请使用Type-A To Type-C的供电线进行供电，充电座不支持Type-C To Type-C的供电线缆。 - 对于
1代充电座：请使用电压支持5V，最大电流大于3A或4A等输出模式的品牌充电器，否则可能会影响充电速度 或 无法正常充电。
¶ 如何佩戴
此处的佩戴方式仅作为标准参考，具体佩戴方法不限，能正常使用的都行。

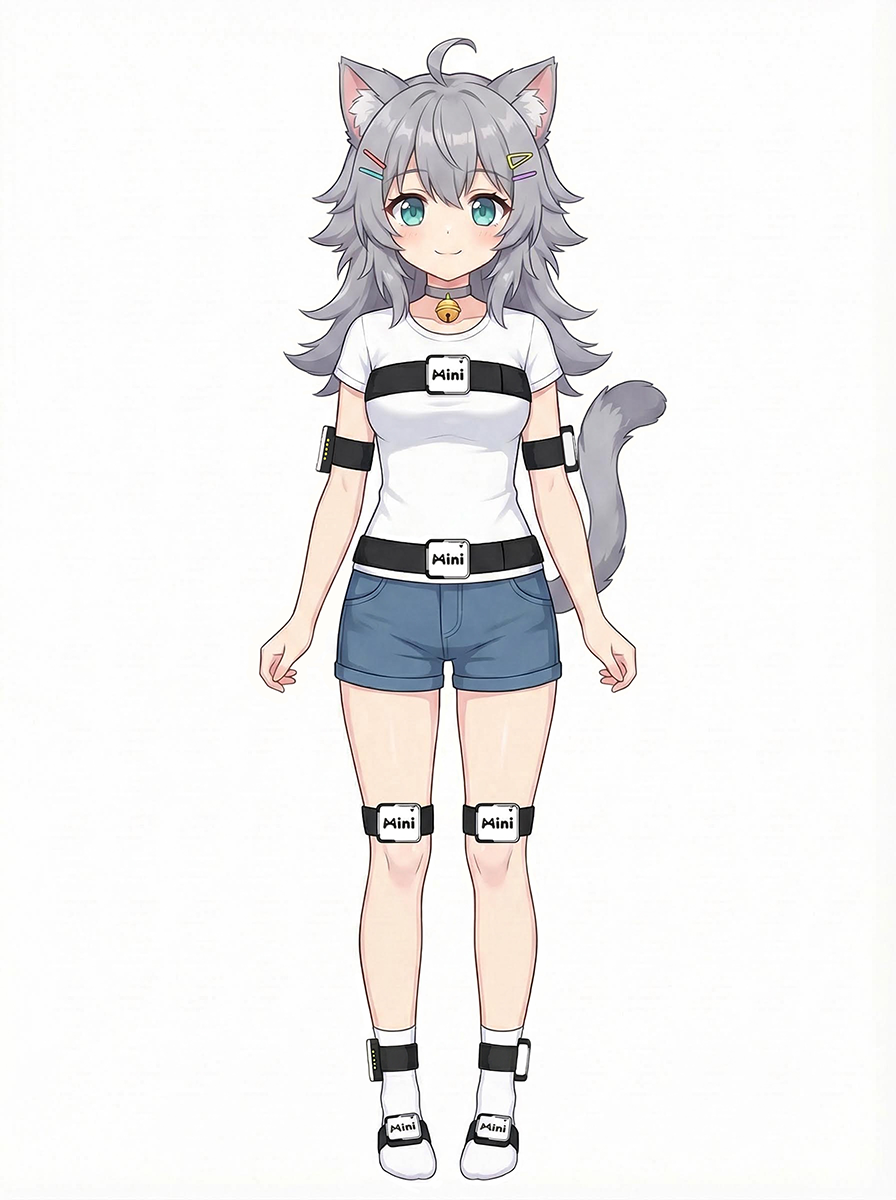

¶ 佩戴示意图
脚部和手臂建议佩戴在对应方向的侧边，其他部位建议佩戴在正前方向。
| 6点 | 8点（脚部） | 8点（手臂） | 10点 |
|---|---|---|---|
 |
 |
 |
 |
¶ 使用底座配件
普通外壳版本：正常佩戴时，有图案的上盖部分作为前方，
Type-C接口朝右，即为正向。
亚克力外壳版本：正常佩戴时，亚克力作为正面朝前方，
BNO085字样位于左上角，Type-C接口朝右，即为正向。
佩戴追踪器时，请避免腿部或手臂追踪器出现同一部位的佩戴高度不一致的情况，这可能会影响追踪效果。

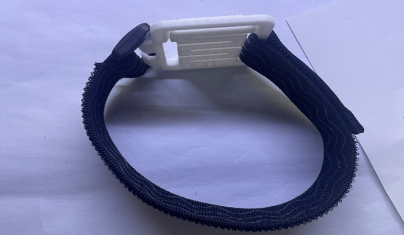

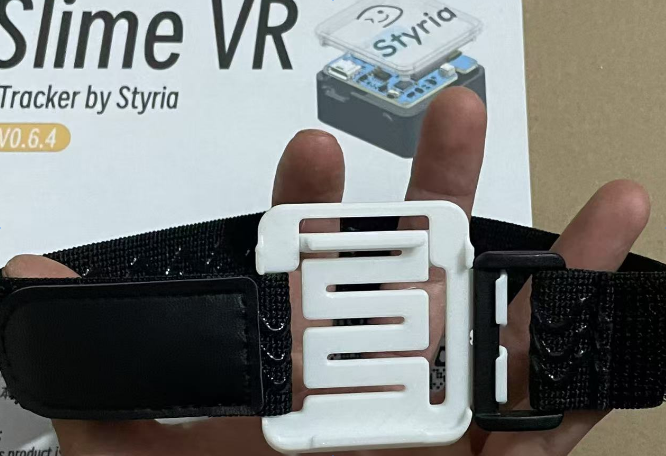

- 按照下图所示安装绑带：

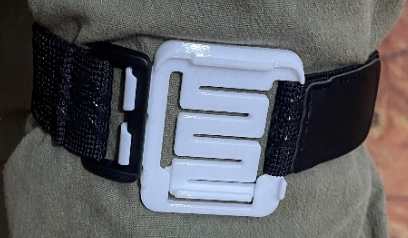

- 按照下图所示佩戴底座：

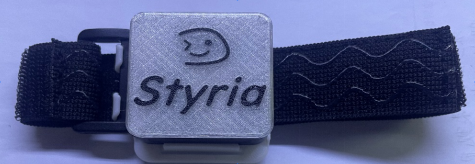

- 将追踪器主体插入底座后即可。
¶ 社群讨论
您可以加入各产品的 社群，与小伙伴们一起 分享相关经验。
¶ 使用软件
首次安装或使用软件时，较容易出现错误，若出现了错误或其他异常情况，请参照此故障排查指南。
¶ 安装软件
您可以使用 Web Installer 自动安装最新的 SlimeVR 应用 和 OpenVR 驱动程序，若自动安装时，长时间未完成安装、安装失败，或无法正常下载应用，请参照下方指南进行手动安装。
- 点我下载 下载 Web Installer
- 我无法完成安装 阅读 手动安装指南

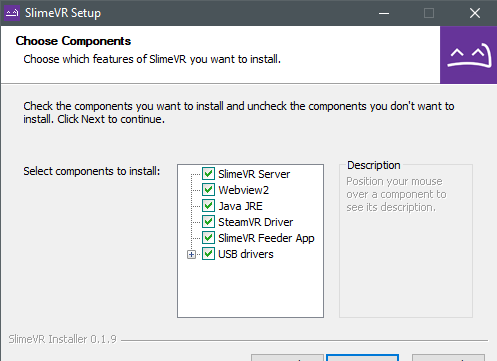

- 保持安装选项框默认即可，一般情况下不需要特别修改。
¶ 配置软件
¶ 启动软件

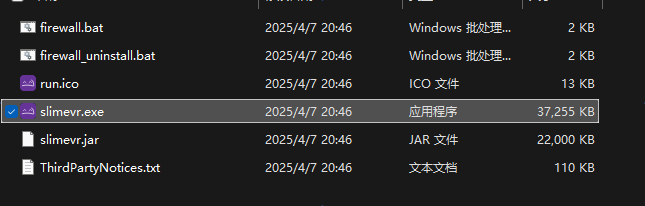

- 您可以通过“桌面快捷方式"，或运行
slimevr.exe，启动程序。
¶ 首次配置
若您在使用时遇到了问题，请阅读：故障排查指南。
如果您是通过 阅读 《手动安装指南》 完成的安装，在此之前，请确保没有遗漏任何安装步骤。
使用 VR 设备串流时，头显高度须设置为真实地面高度，请不要使用VR设备的坐姿模式（无该设置则不需要调整）
若 SlimeVR 软件提示固件更新，请忽略。对于我们的产品，使用非 Styria 提供的固件可能会导致追踪器故障或损坏，我们的固件更新请以此处为准：固件更新指南。

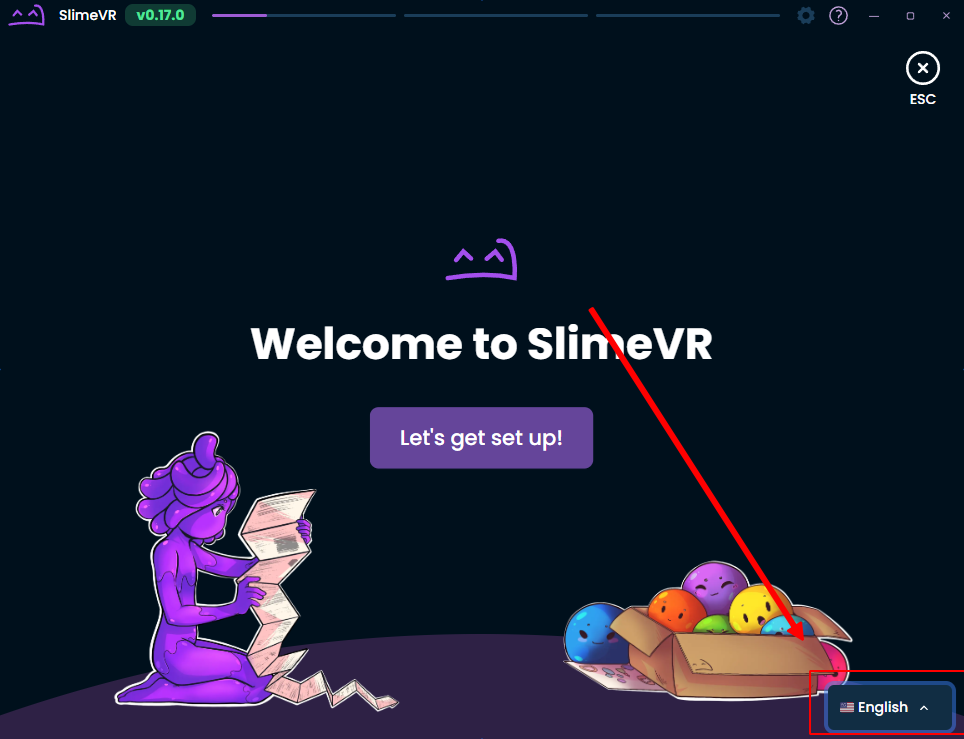

- 启动后您可以在软件的右下角调整语言，根据向导完成设备配置。

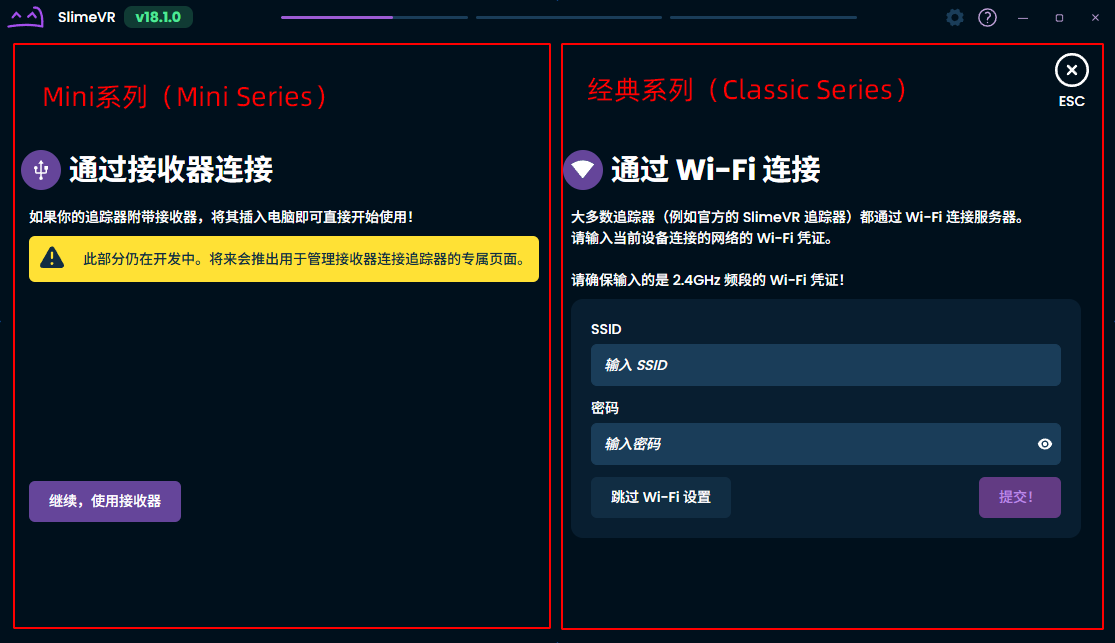

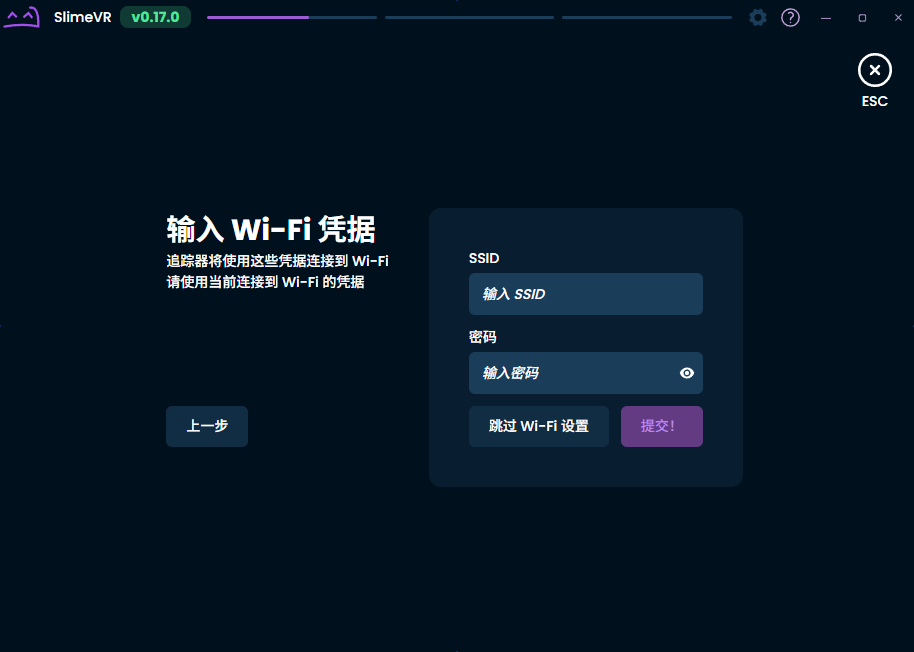

- 您使用的是

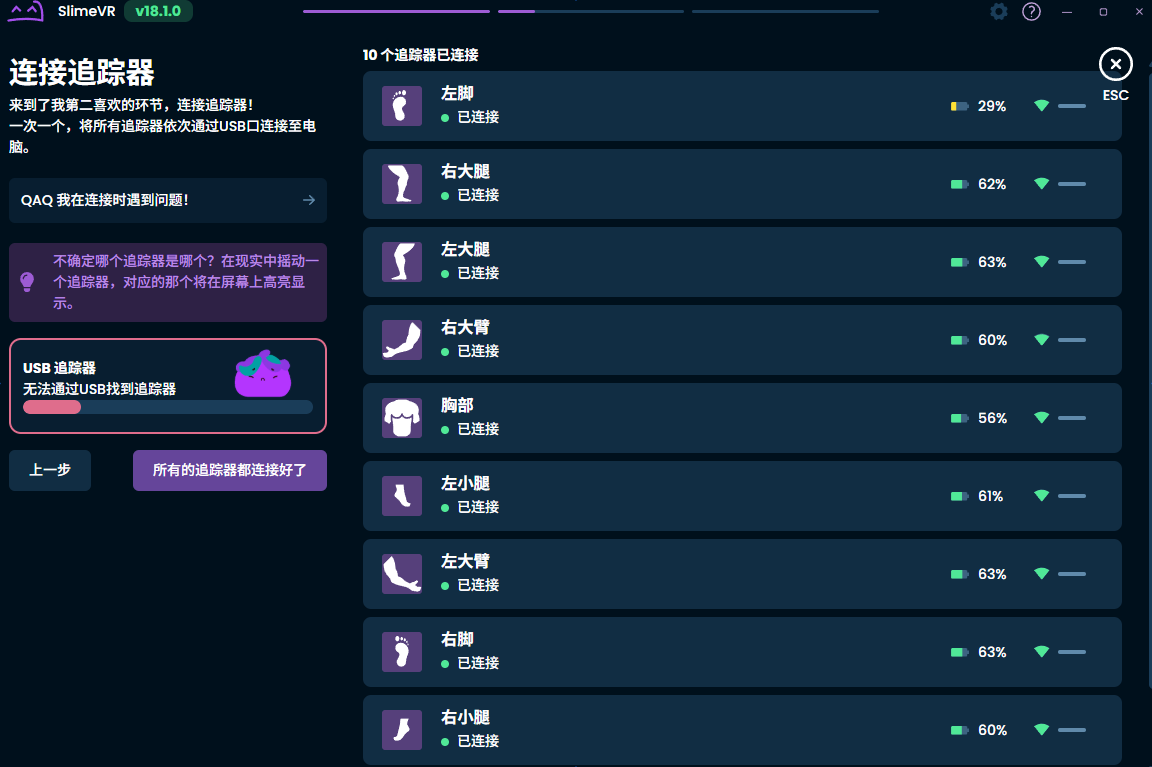

经典系列的设备，该系列需要配置 WiFi 网络，请输入与这台电脑同一局域网的 WiFi 名称和密码，点击提交。- 将每个
追踪器都开启，随后逐个通过Type-C数据线连接到电脑，在连接成功后拔下。
- 全部连接完成后，点击
所有的追踪器都连接好了。
- 将每个

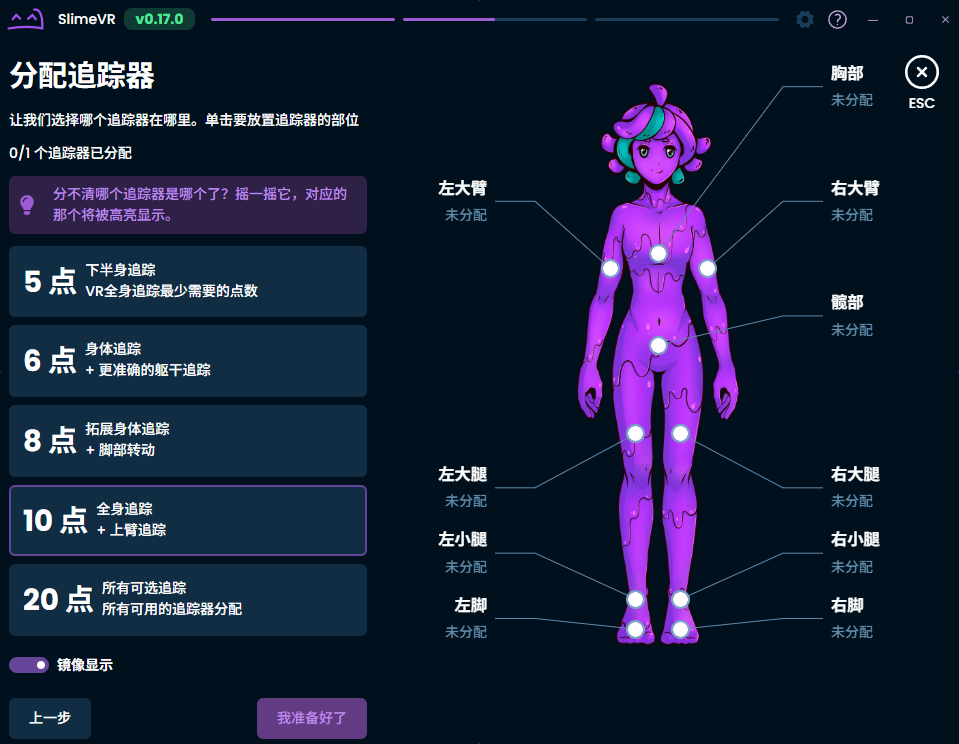

- 现在开始分配追踪器，在左侧选择要分配的追踪器数量，对各部位进行分配：
- 您不需要给
头部、左手、右手分配追踪器。 - 若您使用的是8点的追踪器，且您需要分配在手臂而不是脚部，请选择10点进行分配，并保持左脚和右脚为
未分配。
- 您不需要给
- 点击需要分配的部位，用鼠标选择未分配的追踪器。或者，连续敲击两次追踪器来选择它。
- 成功分配后，会退出追踪器选择页面，
未分配文字会变为对应追踪器的名称，全部分配完成后点击继续。

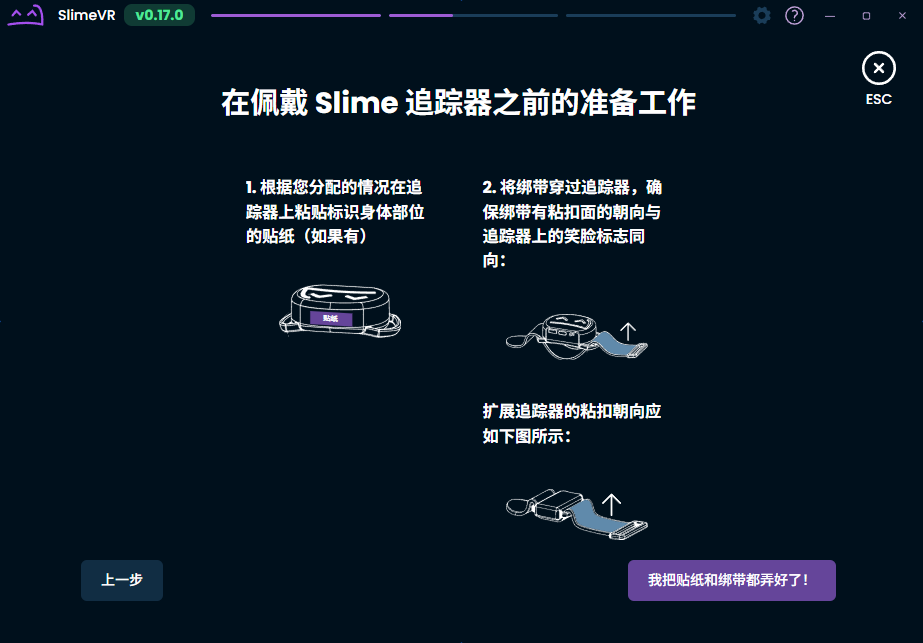

- 产品包装内附赠了贴纸，可使用贴纸为追踪器标记部位，贴纸应当贴在侧面的贴纸凹槽处。**
- 将追踪器插入充电座时，贴纸凹槽是向上的。

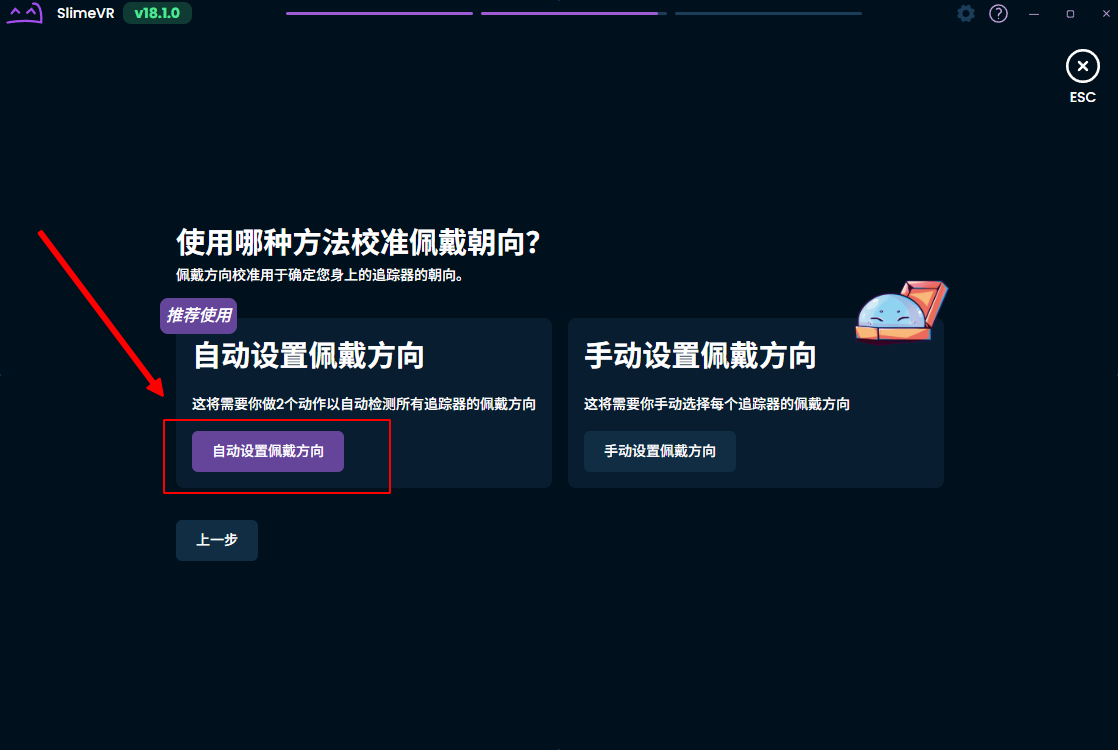

- 现在你可以戴上头显和手柄，进入 SteamVR 进行下一步配置，继续根据向导完成后续的操作（佩戴校准和设置身体比例）：
- 现在您已经完成了初次基本配置的向导。

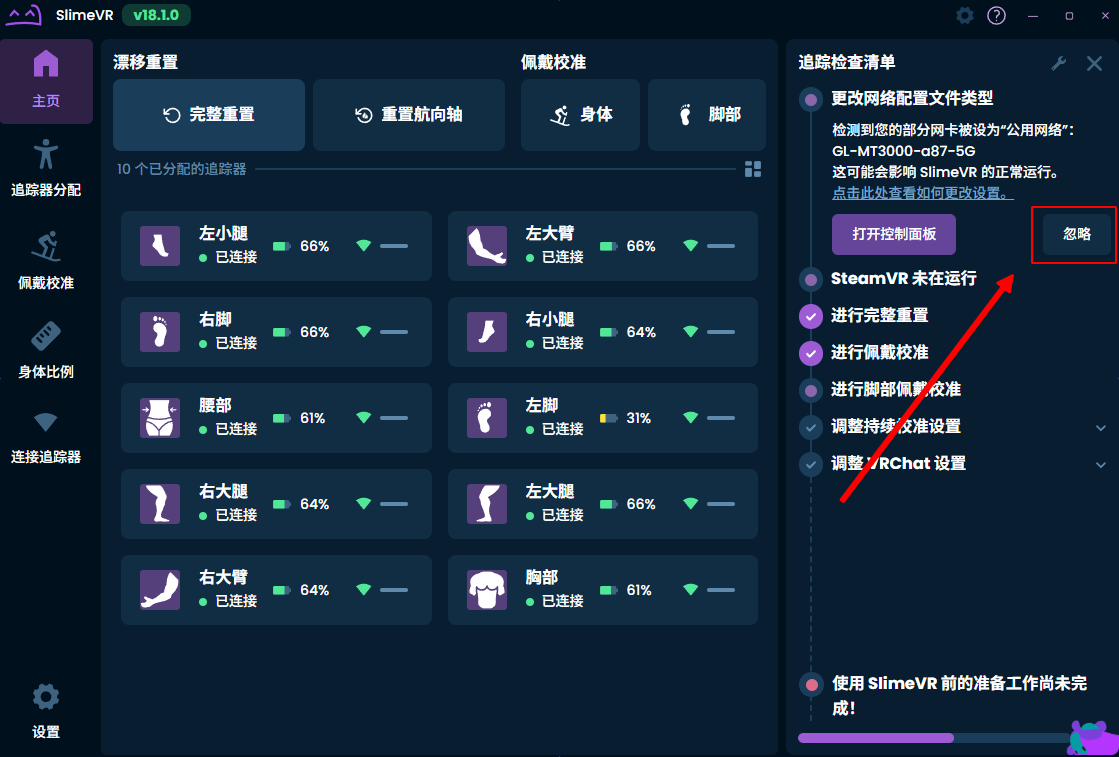

- 您使用的是
经典系列的设备，如果出现此警告，但您的设备已经正常连接到了此电脑，可以直接忽略：

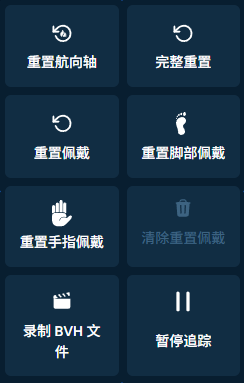

¶ 功能讲解
¶ 什么时候使用重置
- 每次
重新佩戴追踪器/头显设备 或重新打开应用后，应在开始使用应用前执行一次漂移重置 - 完整重置和佩戴校准 - 身体（重置佩戴）。 - 长时间使用追踪器，出现了软件层面的自然漂移，您可以视情况使用
漂移重置 - 完整重置或者漂移重置 - 重置航向轴。 - 长时间佩戴追踪器，追踪器和身体之间发生了佩戴上的位移（表现为：执行
漂移重置 - 完整重置后，动作方向仍然存在问题），您应当执行一次漂移重置 - 完整重置和佩戴校准 - 身体（重置佩戴）。 - 若您使用了
8点以上的追踪器，且在脚部分配了追踪器，在每次执行佩戴校准 - 身体（重置佩戴）之后，您还需执行佩戴校准 - 脚部（重置脚部佩戴），以校正脚部的佩戴方向。
¶ 漂移重置 - 完整重置
- 用途：
完整重置功能用于将追踪器恢复到初始位置及方向。 - 例如：修正每次使用时佩戴的位置、使用一段时间后追踪器的自然偏移。
- 操作：
- 点击按钮后，快速站直立正。
- 保持 “站直立正姿势”
3秒。
- 点击按钮后，快速站直立正。
¶ 漂移重置 - 重置航向轴
- 用途：
重置航向轴功能用于重置追踪器航向轴方向，而不重置横滚轴和俯仰轴。 - 例如：修正坐姿下、不方便站起来等无法直立情况下，重置部分关键位置的自然偏移，若重置后效果不佳，您仍需执行
完整重置。（和完整重置相比，该功能仅在躯干部位生效） - 操作：
- 需要目视前方，尽量伸直四肢，随后点击
重置航向轴按钮（不强制要求站立姿势）。
- 需要目视前方，尽量伸直四肢，随后点击
¶ 佩戴校准 - 身体（重置佩戴）
不正确的
佩戴校准姿势会严重影响追踪器效果，请在执行时务必确保姿势准确。
- 用途：
重置佩戴功能用于设定追踪器的正向朝向，通过重置佩戴可以消除因穿戴移位导致的姿态偏差。 - 例如：修正每次使用时佩戴的偏移、将追踪器佩戴在非前方的偏移、运动导致的追踪器佩戴的偏移。
- 操作：
- 需要先进行
完整重置，在完成后尽快进行后续步骤。 - 点击

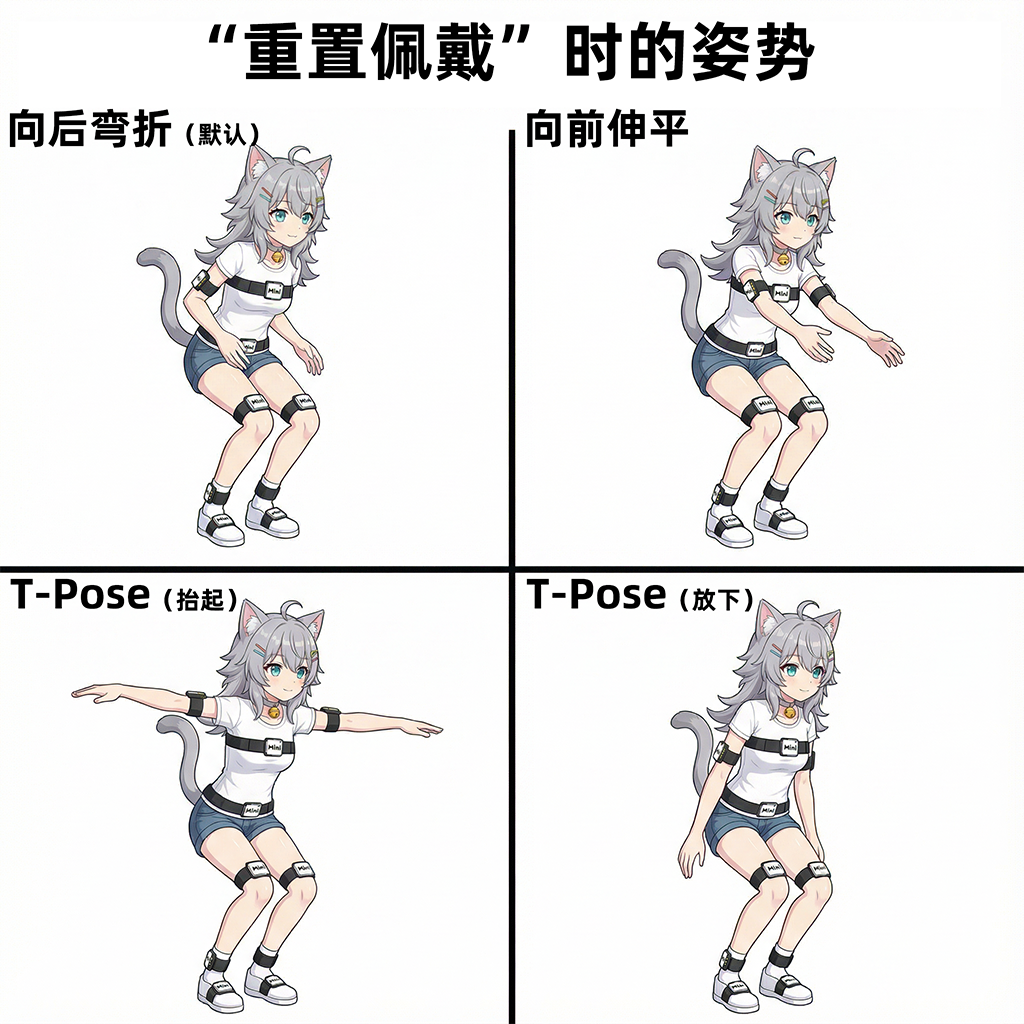

重置佩戴按钮，快速切换到对应的姿势（默认为左上角的姿势，共有4种姿势，以您的设置为准）。
- 保持对应的姿势
3秒。
- 需要先进行
- 常见错误：
佩戴校准姿势不正确、摆姿势时：双腿内八或外八：- 踢腿方向不正常 等。
佩戴校准的腰部和胸部动作幅度不到位，弯腰幅度不够：- 踢腿可能正常，坐下后，腰部会侧翻。
- 踢腿和坐下正常，向后躺，模型会变形 等。
此处姿势图佩戴
10点完成：因小臂未佩戴追踪器，没有小臂方向的反馈，因此骨架预览中小臂未向前伸，仅供腰部和胸部动作幅度参考。实际校准以上面的佩戴校准图示为准。
| 动作幅度不到位 | 动作幅度到位 |
|---|---|
 |
 |
无法正确识别 腰部 和 胸部 佩戴方向 |
可以正确识别 腰部 和 胸部 佩戴方向 |
¶ 佩戴校准 - 脚部（重置脚部佩戴）
- 用途：
重置脚部佩戴功能用于设定脚部追踪器的正向朝向，通过重置脚部佩戴可以消除脚部因穿戴移位导致的姿态偏差。 - 例如：修正每次使用时佩戴的偏移、将追踪器佩戴在非前方的偏移、运动导致的追踪器佩戴的偏移。
- 操作：
- 需要先进行
完整重置，在完成后尽快进行后续步骤，或在佩戴校准 - 身体执行完后尽快执行。 - 点击
佩戴校准 - 脚部按钮，脚部保持踮脚姿势3秒。
- 需要先进行
¶ 更多功能
- 在全部的准备阶段完毕后，您还可以使用以下的功能：
- 红色的箭头指向的是
录制BVH文件，这可以导出.bvh格式的动捕数据文件（100Hz），这对需要进行动画和游戏创作的开发者来说或许很有用。- 首次点击：选择文件的保存名称和位置，随后开始录制。
- 再次点击：结束录制。
- 绿色箭头指向的是
动作捕捉模式，该模式应该是为了在无头显的情况下追踪动作（但是没有位置数据）而开发的，目前似乎尚未开发完成，敬请期待。
- 红色的箭头指向的是
¶ 体验优化

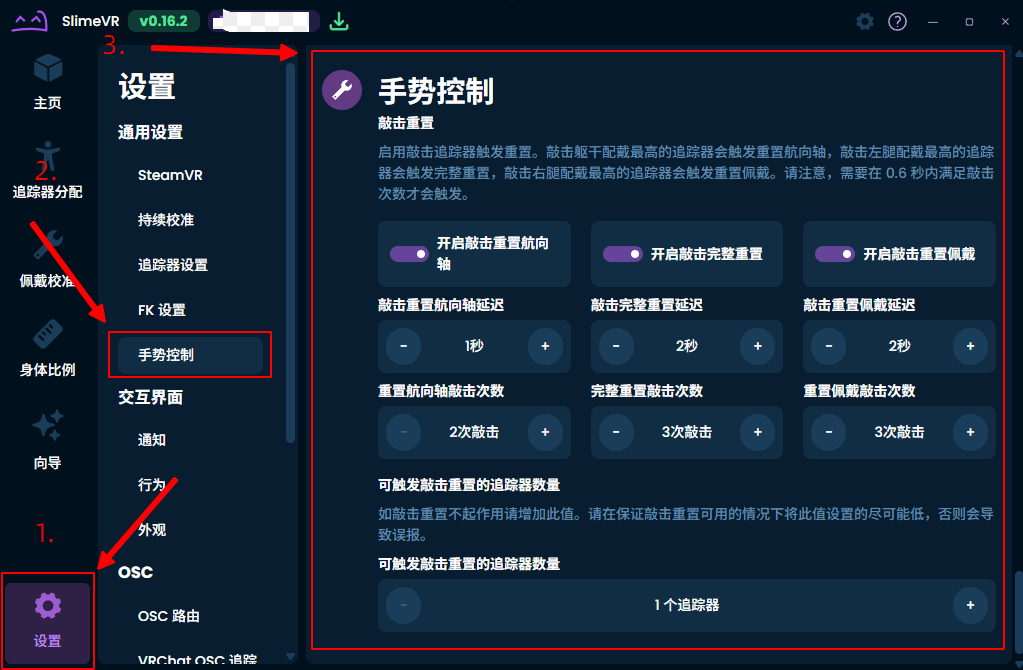

¶ 快捷手势
如果此功能频繁地被误触发，您可以关闭此功能。
- 说明：您可以在
设置中，通用设置的手势控制中配置敲击重置功能，以便于快速通过敲击追踪器的方式使用各种重置功能，无需在软件中点击按钮。
- 敲击识别并不是绝对准确的，您可以尝试用不同的
方法、角度轻敲 Slime 设备，比如用手柄、手指、指甲，多次尝试，以找到属于您的最合适的敲击规则。
¶ 骨骼调整
- 说明：默认情况下自动身体比例并不是绝对准确的，但仍可以满足基本使用。您可以进一步优化您的身体比例参数，以便获得更准确的最终效果。
¶ 长期存放
- 若您的设备需要长期存放且不再使用，建议您将设备电量控制在
60%-75%，随后通过长按功能按键的方式对设备进行关机（休眠），以延长电池寿命，建议每3个月检查一次设备剩余电量，避免电池过度放电。
¶ 结束语
您已完成软件的基本配置，若您想为 VR 应用配置 Slime，可阅读：
